Mechanische Merkmale von Elektromotoren





Rotoren
Ausführung mit Käfig aus Aluminium-Druckguss oder Legierung (Al-Si) Silumin.

Wellen (nach CEI-IEC72-1)​
Ausführung in Standard-Stahl C40 / C43 (UNI 8373-7847). Sie können aus Edelstahl für die Lebensmittelindustrie oder legierten Stählen, mit einheitlichen Abmessungen CEI IEC 72-1 oder nach dem Design des Kunden hergestellt werden. Der Motor mit zweiter Doppelverlängerungswelle ist nur auf Anfrage (gegen Aufpreis aus der Preisliste) erhältlich.

Zungen
Ausführung in Stahl C40 mit einheitlichen Abmessungen gemäß CEI IEC 72-1.

Gehäuse (gemäß CEI-IEC 72-1)​
Ausführung in Aluminiumdruckguss mit hoher mechanischer Kapazität, guter Wärmeleitfähigkeit und hoher Leichtigkeit. Erhältlich in der Version mit Standard-Zugstangen und auf Wunsch mit Nieten.

Motor-Klemmenbrett
Bei B3-Gehäusen mit Füßen ist die in der Sockelabdeckung eingesetzte Klemmleiste standardmäßig auf Wunsch auf der linken oder rechten Seite angeordnet.

Flansche und Schirme (gemäß CEI IEC 72-1)​
Ausführung in Aluminium-Druckguss-Legierung, in einer Standardgröße nach CEI IEC 72-1, basierend auf dem Design des Kunden reduziert und erhöht.
In den Größen 160 - 180 - 200 sind die Flansche B5 und B14 aus Gusseisen.
Achtung: Schließen Sie in den B14-Flanschen die nicht verwendeten Befestigungslöcher und verwenden Sie keine zu langen Schrauben, da diese hohe elektrische Gefahren verursachen können.

Lüftung (gemäß IEC 34-6 und CEI EN 60034-6)
Ausführung mit zweifach gerichtetem Radiallaufrad-Lüfter, der auf der Motorwelle IC 411 befestigt ist.
Ausführung in Latamid 6 für eine hohe Betriebstemperatur von 100 °C.
Für Anwendungen mit elektronischen Steuerungen, wie z. B. Wechselrichtern, ist die über einen Hilfsmotor unterstützte Servolüftung, z. B. IC416-Lüftung, auch in Form eines Bausatzes verfügbar.

Lüfterabdeckung
Aus verzinktem Blech, auf Anfrage auch in Kunststoff für aggressive Umgebungen (Standard MEC50).

Geräuschpegel (CEI EN 60034-9)
Schalldruck- und Schallleistungsmessungen wurden an Drehstrommotoren in einem Meter Entfernung von der Maschine durchgeführt, gewichtet nach Kurve A (ISO R 1680). Diese bei 50 Hz gemessenen Werte sind im Mittel um 4 dBA für 60 Hz erhöht.

Vibrationsgrad
Grad A (Standard), weitere (B) auf Anfrage (CEI IEC 60034-14).

gemäß CEI EN 60034-9​

Belüftung IC411 - IP55 Schutz
Schalldruck A (LpA) - Schallleistung A (LwA)

Motorgröße

2 poli

4 poli

6 poli

8 poli

LpA [dB] LwA [dB] LpA [dB] LwA [dB] LpA [dB] LwA [dB] LpA [dB] LwA [dB]
50 59 69 55 65 50 60 47 57
56 60 70 56 66 51 61 48 58
63 62 72 58 68 53 63 50 60
71 64 74 59 69 55 65 52 62
80 68 78 61 71 58 68 55 65
90 70 80 63 73 60 70 58 68
100 74 84 65 75 62 72 60 70
112 76 86 66 76 62 72 60 70
132 77 87 66 76 62 72 60 70
160 78 88 66 76 62 72 60 70
180 90 100 84 94 76 86 72 82
200 92 102 84 94 76 86 76 86

Unverbindliche Richtwerte



Konstruktionsformen (bei Bestellung anzugeben)
Die nachstehende Tabelle zeigt die Bauarten der Motoren und die Einbaulagen nach IEC 34-7.
Versionen B3, B5, B14.
In der Regel von MEC 71 bis 200 Füße wiedergegeben, für spezielle Anfragen richten Sie sich an das Verkaufsbüro; ab Größe 100 bis 200 wird die konstruktive Form auf dem Schild angegeben.



Schutzgrade und Gehäuse​
Der Standardschutzgrad der Motoren ist IP55.
Für aggressive Umgebungen sind unter dem Vorbehalt anderer Angaben auf dem Typenschild des Motors spezielle Ausführungen mit erhöhtem oder spezifischem Schutz möglich.



Lagerbuchsen
Sie sind vorne und hinten vom Typ mit ZZ-Radialkugeltyp (2RS dicht auf Anfrage), mit zwei Metallschirmen und mit Lithiumfett mit einem Temperaturbereich von -10 °C bis +110 °C vorgeschmiert.
Wasserdichte Frontlager, Lager mit vergrößertem Spiel C3 oder mit Spezialfett (-30 °C bis +140 °C) - synthetische Fette können verwendet werden.
Alle Ringe sind mit Wellringen aus gehärtetem Stahl vorgespannt, um die Lagerrückstände zu beseitigen. Axialfreie Lager, auf Anfrage verriegelt oder mit Schmiernippeln.



Größe
50
56
63
71
80
90
100
112
132
160
180
200
200-B5

Vorne

6000-ZZ

6201-ZZ

6202-ZZ

6203-ZZ

6204-ZZ

6205-ZZ

6206-ZZ

6206-ZZ

6308-ZZ

6309-ZZ

6310-ZZ

6310-ZZ

6312-ZZ

Hinten

6000-ZZ

6201-ZZ

6202-ZZ

6203-ZZ

6204-ZZ

6205-ZZ

6206-ZZ

6206-ZZ

6308-ZZ

6309-ZZ

6310-ZZ

6310-ZZ

6310-ZZ



Axiale Lasten​
Die folgende Tabelle  zeigt die Werte der anwendbaren maximalen 50Hz-Axiallasten [N], berechnet für eine Betriebsdauer von:

  • 20,000 Stunden* für 2-poligen Motor
  • 40,000 Stunden* für 4-6-8-10-12-poligen Motor

Bei 60-Hz-Motoren den Wert um ca. 6% reduzieren.
* Nicht garantierte Richtwerte



Größe

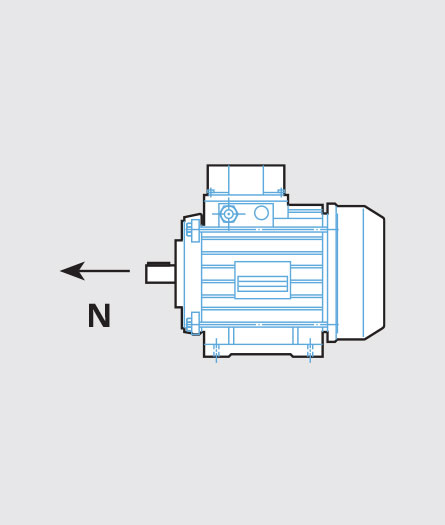

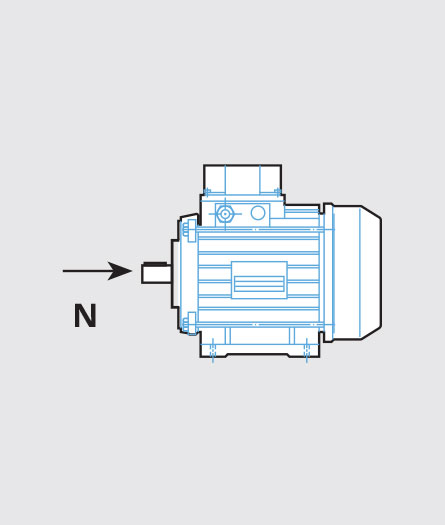

Horizontale Motoren

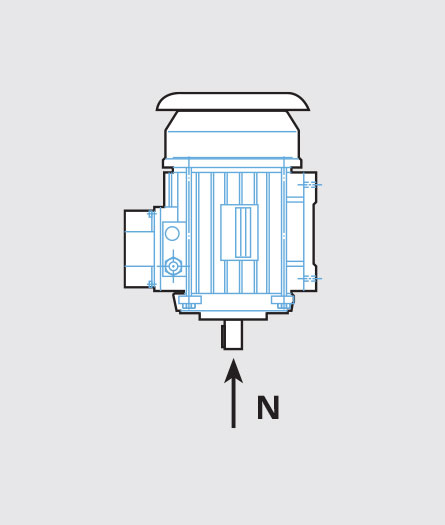

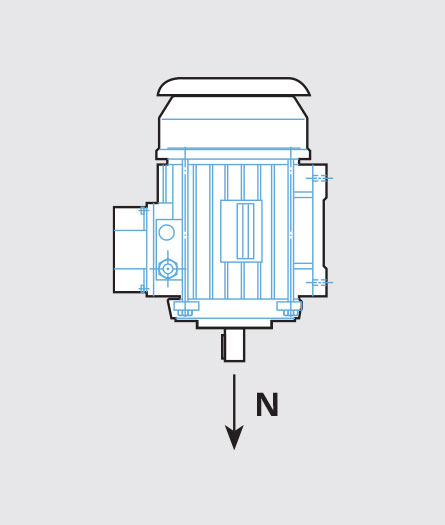

Vertikale Motoren





Geschwindigkeit (min -1)

Geschwindigkeit (min -1)



750 1000 1500 3000 750 1000 1500 3000 750 1000 1500 3000 750 1000 1500 3000
50 - - 120 100 - - 120 100 - - 100 80 - - 110 90
56 230 200 160 120 230 200 160 120 220 160 120 100 230 170 130 110
63 320 300 250 200 320 300 250 200 300 290 240 190 320 310 260 210
71 380 360 300 240 380 360 300 240 365 345 285 230 395 375 315 250
80 480 430 370 300 880 730 600 600 450 400 340 280 510 460 400 320
90 650 600 510 400 950 900 810 800 600 550 470 360 700 650 550 440
100 850 750 580 500 1150 1050 1000 1000 770 670 500 430 930 830 660 570
112 1300 1250 950 700 1150 1050 1000 1000 1200 1150 850 620 1100 1000 850 680
132 1800 1700 1350 800 2000 1800 1400 1400 1600 1500 1150 650 1500 1300 1100 850
160 2300 2000 1600 1400 2800 2500 2200 2200 2000 1700 1400 1300 2000 2000 2000 1500
180 2600 2300 -1800 1600 3300 3000 2500 2500 2200 1900 1500 1400 3000 3000 3000 2500
200 3400 3000 2400 2400 4200 3800 3200 3200 2800 2500 2000 2000 4000 4000 3800 3500



Radial-Lasten

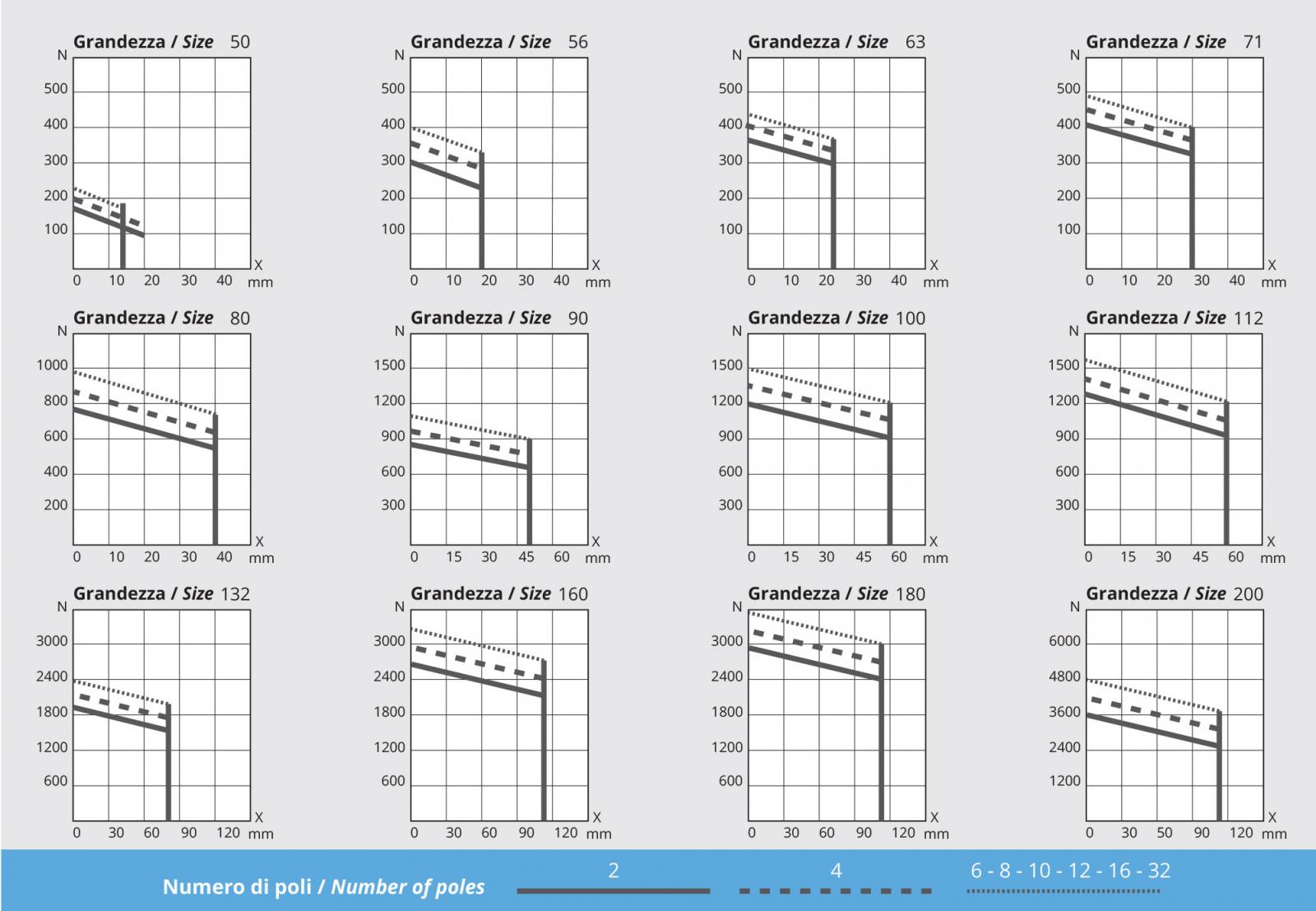

Aus diesen Diagrammen können die Werte der maximal zulässigen Lasten F [N] als Funktion des X-Maßes berechnet werden, die für eine Lagerlebensdauer berechnet werden, wie folgt:

  • 20,000 Stunden* für 2-poligen Motor
  • 40,000 Stunden* für 4-6-8-10-12-16-32-poligen Motor.

* Nicht garantierte Richtwerte





Radiale Belastung bei Verwendung von Riemenscheiben und Riemen
Ist der Motor über Riemen gekoppelt, muss sichergestellt werden, dass die Radiallast auf der Welle die zulässigen Höchstwerte nicht überschreitet.

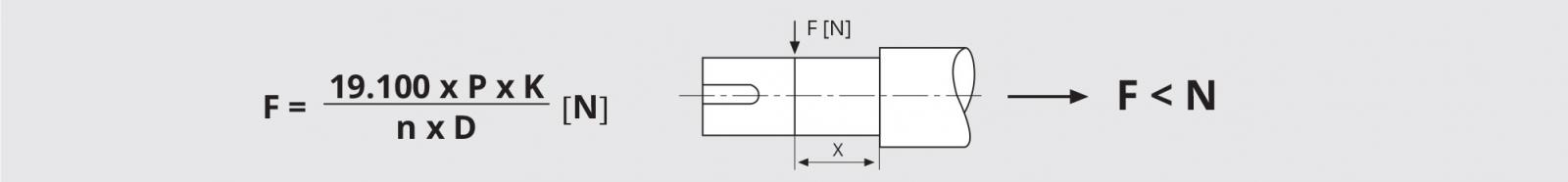

Diese Überprüfung kann unter Verwendung der folgenden Formel durchgeführt werden, mit:

F = Radiallast in N
P = Leistung in kW
n = Umdrehungen bei 1' des Motors
D = Ø der Riemenscheibe in Metern
K = - 2 Flachriemenscheiben mit Riemenspannrolle
       - 2,25 für Trapez-Rillenscheiben
       - 2,25 ÷ 3 für schwere Dienste und andere Riemenscheiben
