(gemäß CEI EN 60034-1 / IEC 34-1)
Pn - Nennleistung [W]:
Darunter versteht sich die mechanische Leistung der Welle, ausgedrückt nach internationalen Standards in kW, zu finden in den Tabellen auch in PS ausgedrückt.
Vn - Nennspannung [Volt]:
Die am Eingang in den Standardkonfigurationen 230V/400V/50Hz/S1, ab der Größe IEC 160 an die Motorklemmen anzulegende Spannung, Serienspannung 400V/690V/50Hz. Bei Asynchron-Drehstrommotoren ist eine Spannungsänderung bis ± 10% der Nennwerte tolerierbar.
Ca - Drehmoment bei blockiertem Rotor [Nm]:
Minimales Drehmoment, das der mit Nennspannung und -frequenz versorgte Motor bei blockiertem Rotor liefert.
C max - Maximales Drehmoment [Nm]:
Dies ist das maximale Drehmoment, das der Motor während seines Betriebs mit Nennspannung und -frequenz erzeugen kann, ohne abrupt zu stoppen oder zu verlangsamen.
Cn - Nenndrehmoment [Nm]:
Drehmoment, das sich aus der Nennleistung bei Nenndrehzahl ergibt.

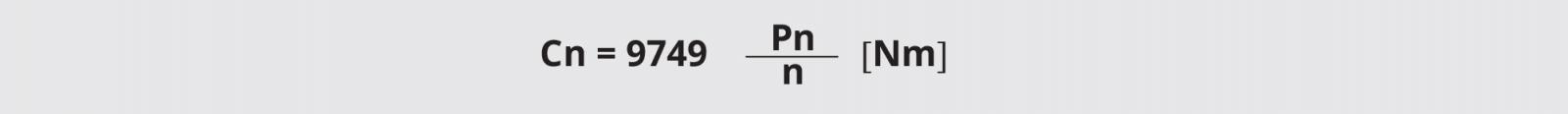

Der Nenndrehmomentwert ergibt sich aus der Formel:
Pn = Nennleistung ausgedrückt in kW
n = Nenndrehzahl ausgedrückt in Umdrehungen pro Minute
Cins - Hochlaufmoment
Minimales Drehmoment während des Motorstarts
ns - Synchrongeschwindigkeit:

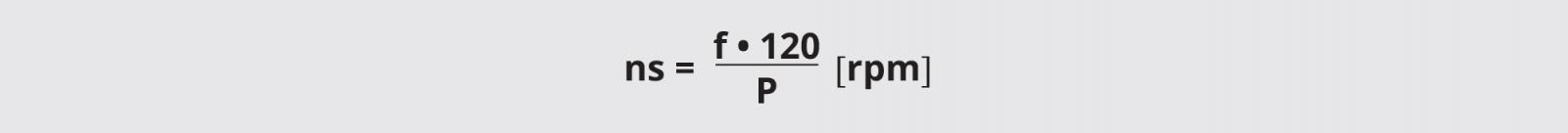

Die Synchrongeschwindigkeit ergibt sich nach folgender Formel:
Höhe und Temperatur
Die Maschinen sind, sofern nicht anders mit dem Hersteller vereinbart, für den Betrieb mit folgenden Nenn-Eigenschaften ausgelegt:

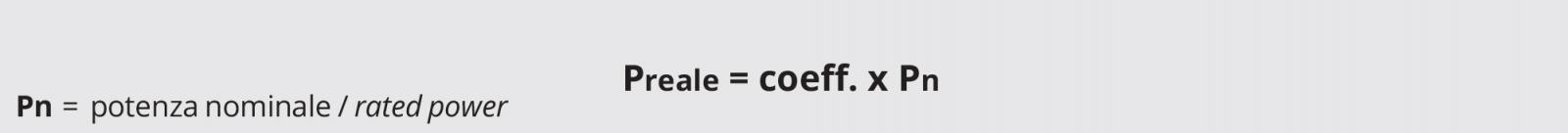

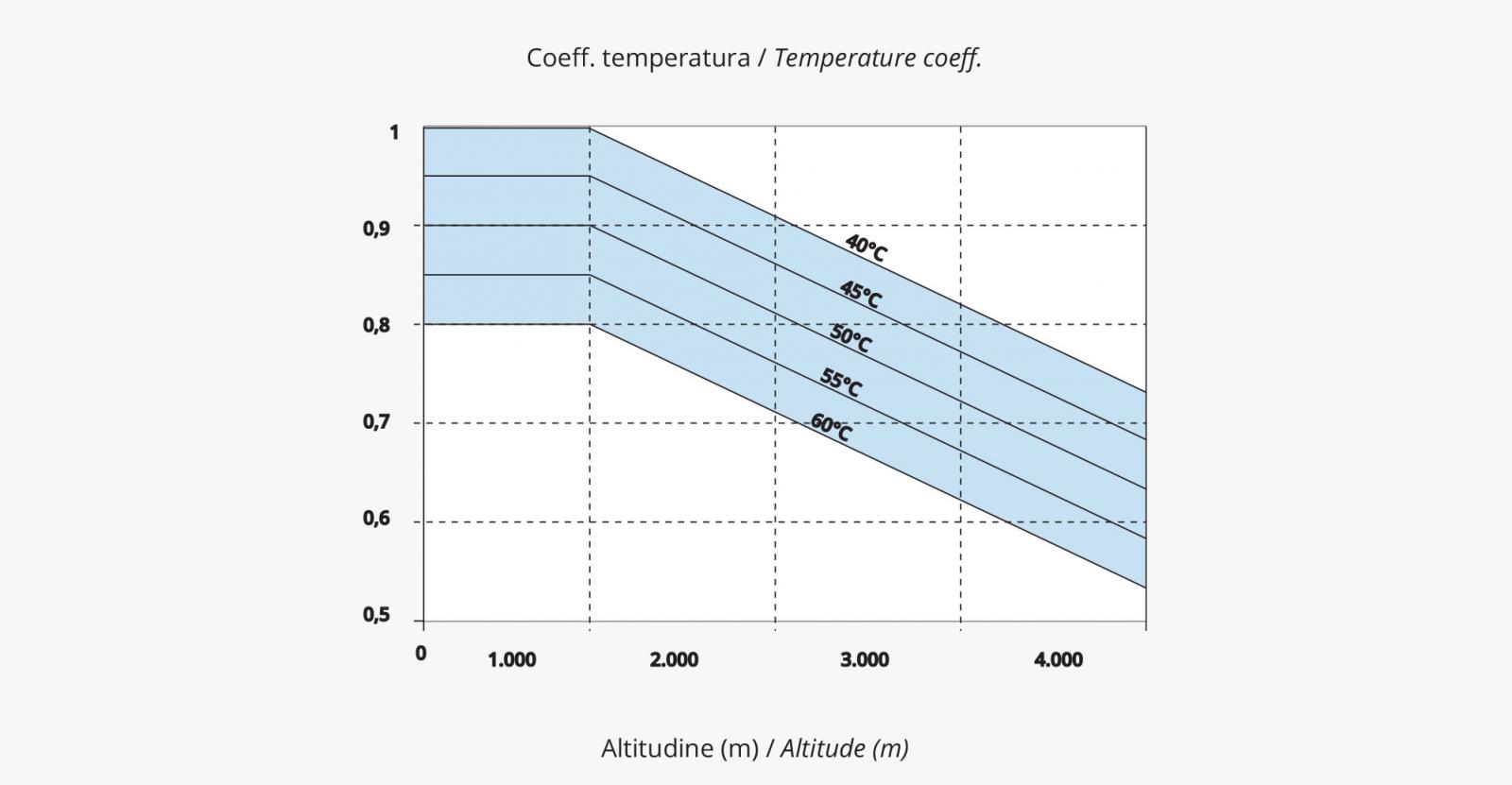

Für von den Nennwerten abweichende Umgebungsbedingungen variieren die Leistungen wie im folgenden Diagramm angegeben:
Steuerung der Serie T Neri mit konstantem Wechselrichter (V/F)
Die dreiphasigen Asynchron-Käfigläufermotoren der Firma NERI (aus dem Katalog) können über einen konstanten U/f-Wechselrichter gesteuert werden.
Diese Motoren wurden speziell im Hinblick auf ihre Verwendung bei variablen Werten für Drehzahl, Drehmoment und Leistung entwickelt.
Dank der Verwendung von hochqualitativen Werkstoffen, wie zum Beispiel Magnetblechen mit ausgezeichneten Flusseigenschaften, Kurve (B-H), und mit einer 1-Tesla-Verlustzahl in der Größenordnung von 10 W/kg bei 50 Hz wurde es möglich, hohe Leistungen in Bezug auf moderate Temperaturen sowie hohe Wirkungsgrade, auch von Wechselrichtern gesteuert, zu erhalten.

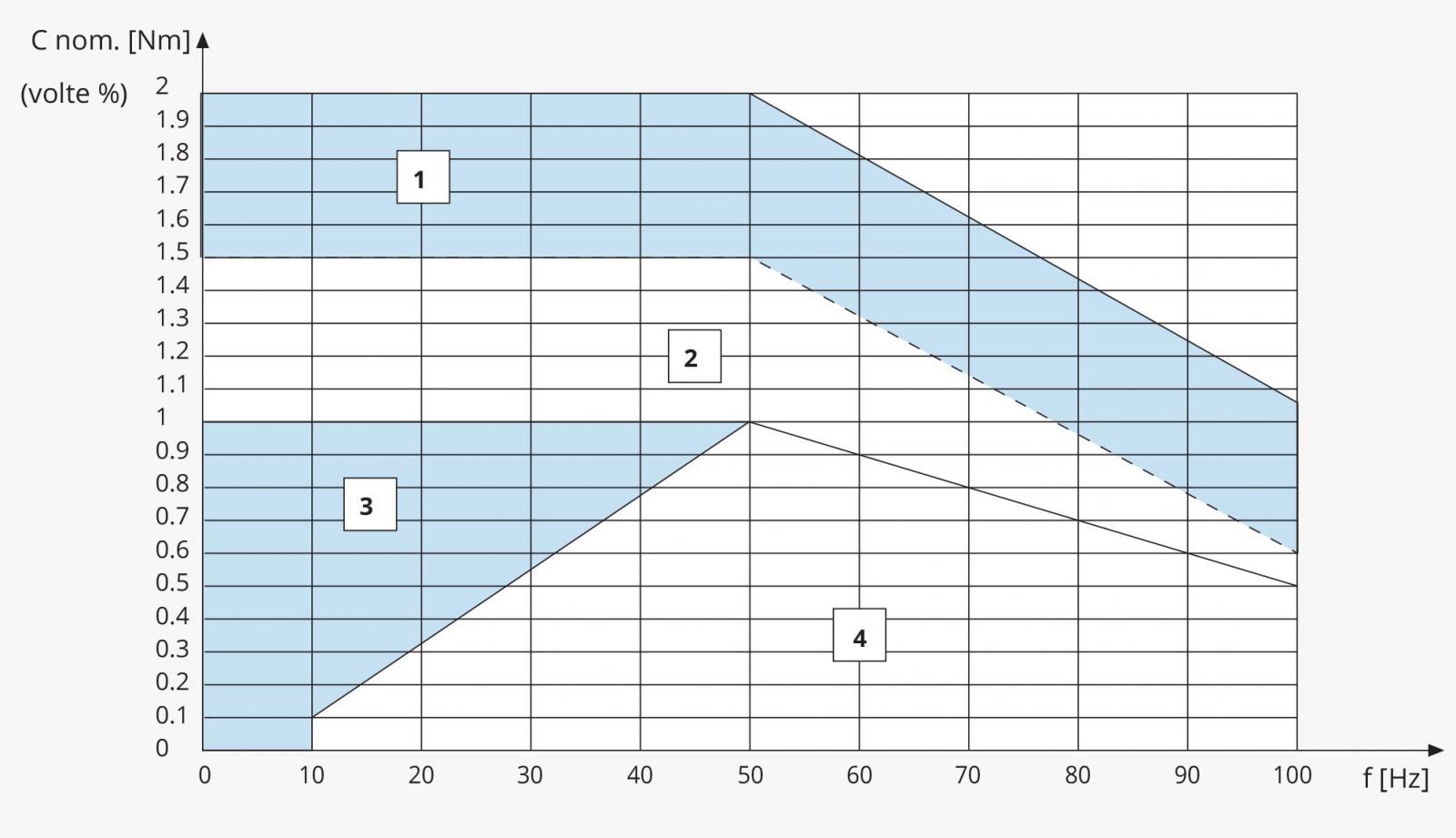

Unsere Serienmotoren wurden dann getestet und erhielten folgende Leistungen, die als bloße unverbindliche Richtwerte graphisch dargestellt werden:
1 Zone Motoren mit Servolüftung - IC 416 Vorübergehendes kurzzeitiges Überdrehmoment (variabel je nach Inverter-Typ und Motor)*
2 Zone Motoren mit Eigenlüftung - IC 411 Vorübergehendes kurzzeitiges Überdrehmoment (variabel je nach Inverter-Typ und Motor)*
3 Zone servobelüftete Motoren - IC 416 (ohne Überdrehmoment)
4 Eigenbelüftete Standardmotoren - IC 411
* vorbehaltlich aller technischen Überprüfungen gemäß IEC 34-1
Drehmomenteigenschaften
In diesem Diagramm definieren die Kurven das permanente Drehmoment und die Zone 1 des vorübergehenden Überdrehmoments (von begrenzter Dauer), die von einem eigenbelüfteten Standardmotor und einem servobelüfteten Motor erzeugt werden.
Beim eigenbelüfteten Motor (Zone 3) muss das Drehmoment unterhalb der Nennfrequenz von 50 Hz aufgrund der reduzierten Eigenbelüftung entsprechend begrenzt sein, damit die Temperatur der Wicklungen nicht die für ihre Integrität gefährlichen Werte erreicht.
Natürlich kann diese Einschränkung vermieden werden, indem eine Servobelüftung des unabhängigen Motors eingesetzt wird. Im Betrieb bei niedriger Drehzahl nur für kurze Zeitdauer genügen auch für die Motorkühlung ausreichende Ruheintervalle (Zone 2). Die Servolüftung muss mit einer Strömungsvolumen [m3/min] gewählt werden, die für den thermischen Motorbetrieb geeignet ist.
Für eine bessere Temperaturregelung, wenn der Motorbetrieb bei hohen Drehmomenten, höher als dem Nennwert, oder bei niedriger Drehzahl vorgesehen ist, wird die Verwendung eines Bimetall-Thermoschutzes empfohlen.
Achtung (CEI EN 60034-1)
Bei der Motorsteuerung der Neri T-Serie mit Wechselrichter besteht keine Garantie für die Haltbarkeit, da die Isolation hohen Spannungsspitzen ausgesetzt ist.
Max. Bremsengeschwindigkeit mit Wechselrichter ca. 3600 U / min in typischem Betrieb und Garantie (AC / DC)
